再生制動能量利用系統解決方案
日期：2017.12.23 來源：北京鼎漢技術(shu)股份(fen)有(you)限(xian)公司
解決方案介紹：

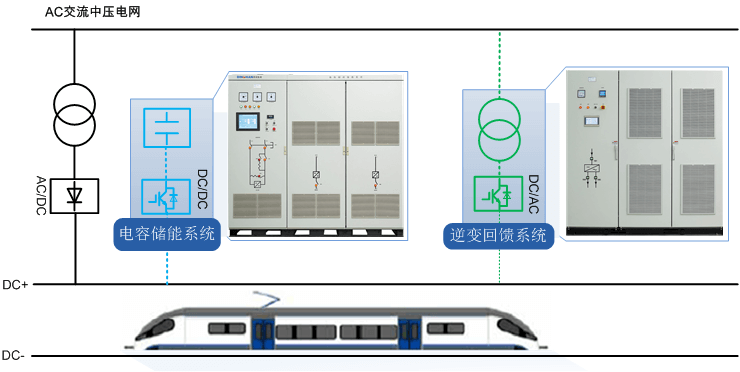

鼎漢(han)提供(gong)兩種技術(shu)成熟的再生制動能量(liang)利用系統(tong)(tong)，分別為超級電(dian)(dian)容儲能系統(tong)(tong)和逆(ni)變回(hui)饋(kui)系統(tong)(tong)，均(jun)支持750V、1500V兩種接觸網(wang)電(dian)(dian)壓體(ti)制。其中，超級電(dian)(dian)容儲能系統(tong)(tong)標準額定運(yun)行(xing)功(gong)率(lv)為1MW；逆(ni)變回(hui)饋(kui)系統(tong)(tong)標準額定運(yun)行(xing)功(gong)率(lv)為1MW～4MW。
超級電容儲能系統主要由雙向DC-DC變流器和超級電容組成。當列車進站并發生再生制動停車導致接觸網電壓上升，超級電容儲能系統將接觸網電能通過變流器降壓后給儲能柜的超級電容充電；反之，當列車出站或者正常行駛過程中，超級電容儲能系統開始放電，電能經變流器升壓后送回到直流接觸網。系統實現了制動能量的回收再利用和平抑接觸網電壓波動的功能，起到削峰填谷的作用。
逆變回饋系統主要由逆變裝置和隔離變壓器組成。當列車進站并發生再生制動停車導致接觸網電壓上升，逆變裝置將接觸網的直流電逆變成交流電，經隔離變壓器回饋至交流中壓電網，使接觸網電壓穩定在設定范圍內。
方案應用：
再生(sheng)制(zhi)(zhi)動(dong)(dong)能量吸收利(li)(li)用系統覆蓋750V、1500V兩種(zhong)電壓體制(zhi)(zhi)，應(ying)用于(yu)如地鐵等(deng)啟動(dong)(dong)、制(zhi)(zhi)動(dong)(dong)頻繁、制(zhi)(zhi)動(dong)(dong)功率大(da)等(deng)特點(dian)的(de)城市軌道交(jiao)通中，實現再生(sheng)制(zhi)(zhi)動(dong)(dong)能量的(de)吸收與再利(li)(li)用，不僅(jin)保障(zhang)軌道交(jiao)通運行安全，而且實現節能目的(de)及(ji)產生(sheng)較大(da)的(de)經濟(ji)效益。
